陶瓷球磨機介紹

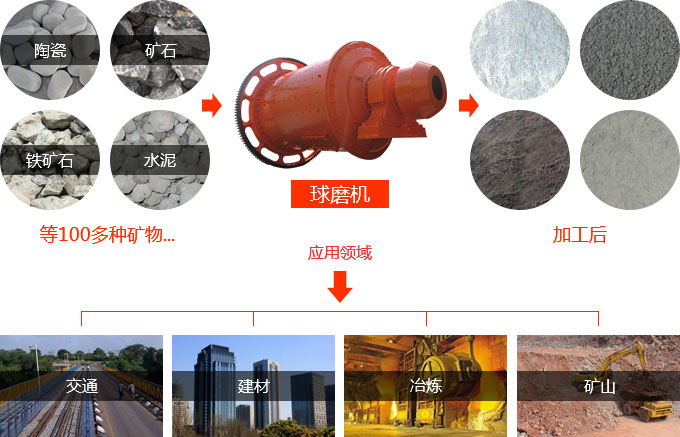

陶瓷球磨機是球磨機的一種，就是通體都是陶瓷制成的球磨機，容量很小一般適用于產品試制階段小批量生產，是國內選礦機陶瓷球磨機械專家結合國內新型的球磨技術研制開發的又一新型節能球磨設備，它不但提高了生產能力和破碎效率，還擴大了應用范圍，從石灰石到玄武巖，從石料生產到各種礦石破碎，它都可以在各種中碎、細碎、超細碎作業中提供不錯的研磨性能。

陶瓷球磨主要用于物料的混合，研磨，產品的細度均勻，節省動力，既可干磨，也可濕磨。該機可以根據生產需要采用不同的襯板類型，以滿足不同需要。

研磨作業的細度，依靠研磨時間自行控制。電動機自減壓?jiǎn)?dòng)，降低起動電流，其結構分為整體式獨立式。本產品具有投資少，較同類產品節能省電，結構新穎，操作簡便，使用安全，性能隱定可靠等特點，適用于普通和特殊材料的混合及研磨作業。用戶可依據物料比重，硬度，并根據產量等因素綜合考慮選擇合適的型號和襯板，介質類型。

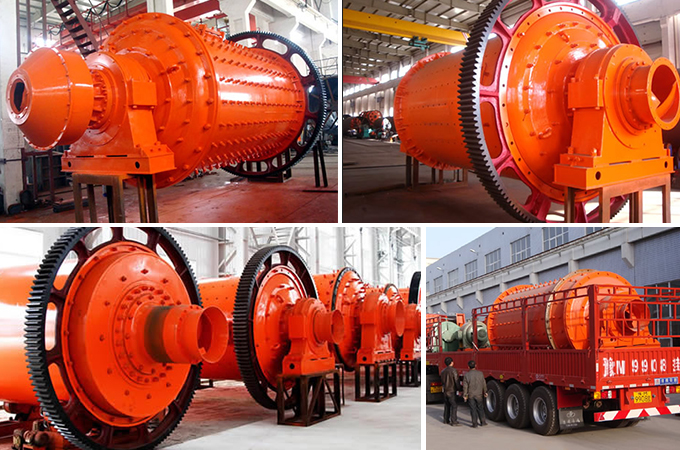

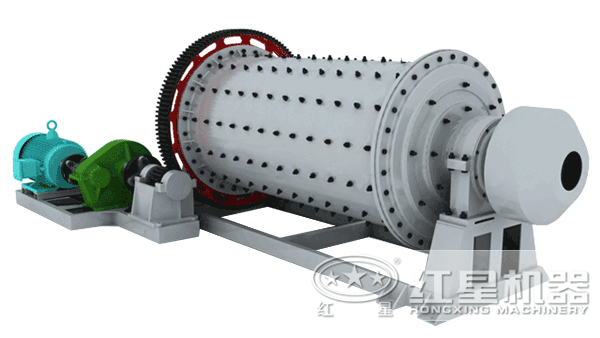

陶瓷球磨機圖片

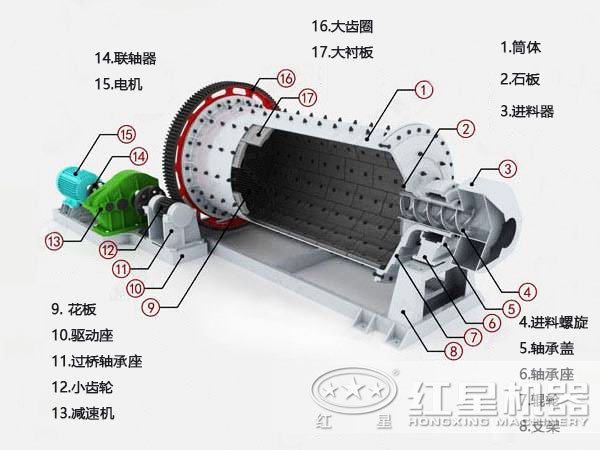

陶瓷球磨機內部結構

陶瓷球磨機為臥式筒形旋轉裝置，由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。外沿齒輪傳動，兩倉，格子型球磨機。中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工， 陶瓷球磨機筒體內鑲有耐磨襯板，具有良好的耐磨性。物料由進料裝置經入料中空軸螺旋均勻地進入磨機一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重?fù)艉脱心プ饔谩Ｎ锪显谝粋}(cāng)達到粗磨后，經單層隔倉板進入二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。

陶瓷球磨機發展

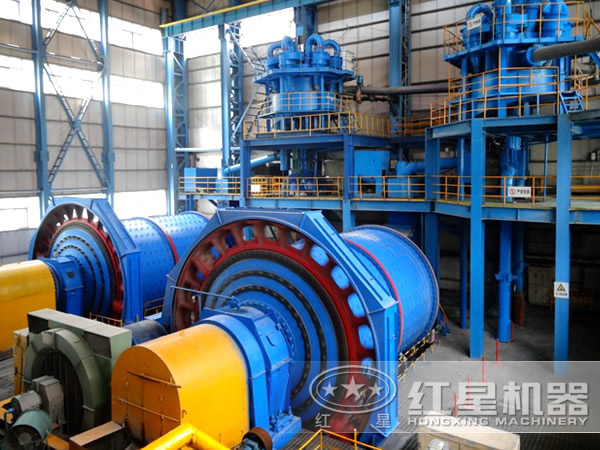

國內陶瓷行業迅猛發展，特別是建筑陶瓷行業，大型企業不斷涌現。為了降低能耗提高土地面積的使用率，各企業對各種磨礦設備的生產能力及能耗都提出了很高的要求，因此勞動強度低、產量大的陶瓷球磨機被廣泛使用。在建筑陶瓷行業，由于陶瓷球磨機具有產量大，能耗低，占地面積少、自動化程度高、勞動強度低、環境污染少等優點，因此陶瓷球磨機的應用取得不錯的成就。

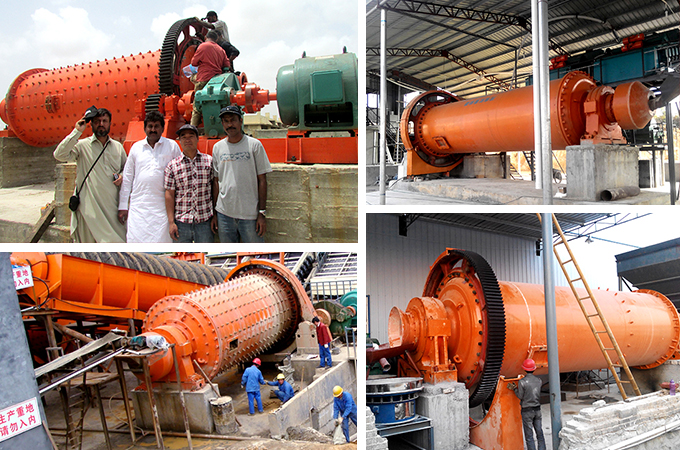

陶瓷球磨機安裝方法

安裝陶瓷球磨機時，首先應安裝主軸承。為了避免加劇中空軸頸的臺肩與軸承襯的磨損，兩主軸承的底座板的標高差，在每米長度內不應超過0.25毫米。

其次，安裝陶瓷球磨機的筒體部，結合具體條件，可將預先裝配好的整個簡體部直接裝上，也可分幾部分安裝，并應檢查與調整軸頸和球磨機的中心線，其同心誤差必須保證在每米長度內應低于0.25毫米。

最后安裝傳動部零部件(小齒輪、鈾，聯軸節、減速器、電動機等)。在安裝過程中，應按產品技術標準進行測量與調整。檢查齒圈的徑向擺差和小齒輪的嚙合性能;減速器和小齒輪的同心度;以及電動機和減速器的同心度。當全部安裝都合乎要求后，才可以進行基礎螺栓和主軸承底板的最后澆灌。

陶瓷球磨機維護保養

對陶瓷球磨機的維護和檢修是一項經常性的工作，維修工作的好壞直接影響球磨機的運轉率和使用壽命，那么在使用過程中如何正確的維護和檢修。

1、所有潤滑油在磨機投入連續運轉一個月時應全部放出，徹底清洗，更換新油。以后結中修約每6個月?lián)Q油一次。

2、各潤滑點潤滑情況和油面高度至少每4小時檢查一次。

3、磨機運轉時，主軸承潤滑油的溫升不超過55℃。

4、陶瓷球磨機正常運轉時，傳動軸承和減速機的溫升不超過55℃，最高不超過60℃。

5、大、小齒輪傳動平穩，無異常噪音。必要時應及時調整間隙。

6、陶瓷球磨機運轉平穩，無強烈震動。

7、電機電流應無異常波動。

8、各連接緊固件無松動，結合面無漏油、五漏稅水、無漏礦現象。

9、鋼球依磨損情況及時添加。

10、如果發現不正常情況應立即停磨檢修。

11、磨機襯板被磨損70%或有 70mm長的裂紋時應更換。

12、襯板螺栓有損壞造成襯板松動時應更換。

13、主軸承嚴重磨損時應更換。

14、格子式球磨機的篦子板磨損到不能再焊補時應更換。

15、大齒輪齒輪面磨損到一定程度后可翻面繼續使用。

陶瓷球磨機優點

1.與傳統球磨機相比，陶瓷球磨機所匹配的電機功率可降低18 - 25%，節約潤滑油 70%，節約冷卻水90%，綜合節能 20% 以上。

2.陶瓷球磨機具有節能省電、結構新穎、操作簡便、使用安全和性能穩定可靠等特點。

3.經過陶瓷球磨機粉磨后的成品純度更高，更受市場歡迎。

陶瓷球磨機工作原理

陶瓷球磨機工作時，電機通過減速裝置驅動筒體回轉，筒體內的碎礦石和鋼球在筒體回轉時受摩擦力和離心力作用被襯板帶到一定高度后由于重力作用，便產生拋落和瀉落，礦石在沖擊和研磨作用下逐步被粉碎。被粉碎的礦石經排料部分排出筒外。排出的礦物在螺旋分級機中經分級出合格產品后，粗砂通過聯合進料器再回到球磨機內繼續粉磨。供料機連續均勻地喂料，礦石經聯合進料器連續均勻地進入球磨機，被磨碎的物料源源不斷地從陶瓷球磨機中排出。
