洗砂機介紹

洗砂機是人工砂（包括天然沙）的洗選設備，也被成“洗沙機或洗石機”，主要用于砂類產品的去除雜質（如粉塵）的機器，因較多使用水洗的方法，故成為洗砂機。主要對物料進行合理的洗選，它能除去覆蓋砂石表面的雜質，同時破壞包覆砂粒的水汽層，以利于脫水，起到高效洗砂清洗作用。

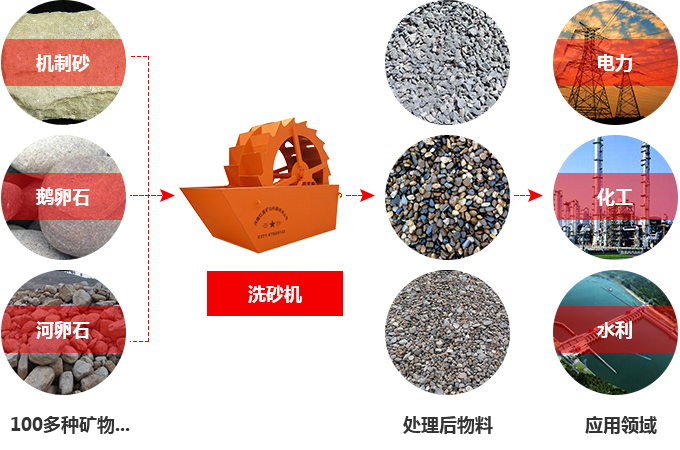

應用領域

廣泛用于砂石場、礦山、建材、交通、化工、水利水電、混凝土攪拌站等行業中對物料的洗選，也可適用于建筑工地、砂石廠、玻璃廠、水電站等單位所用的較小顆粒砂石所需的洗選、分級和脫水。

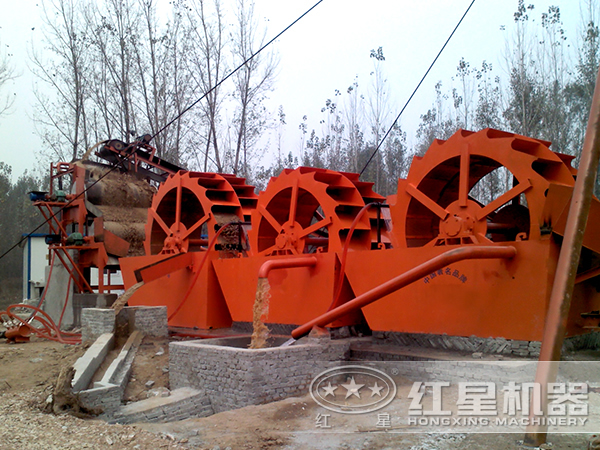

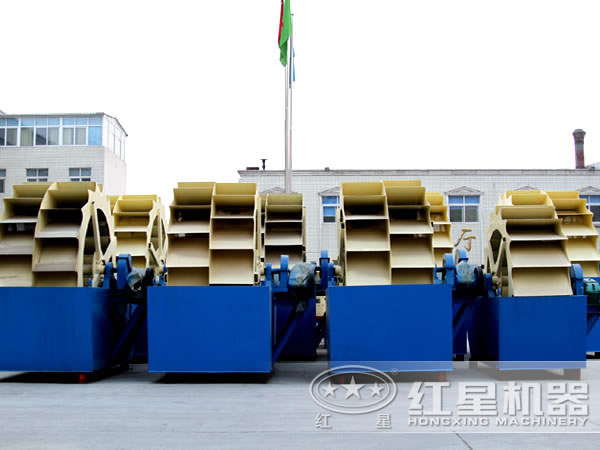

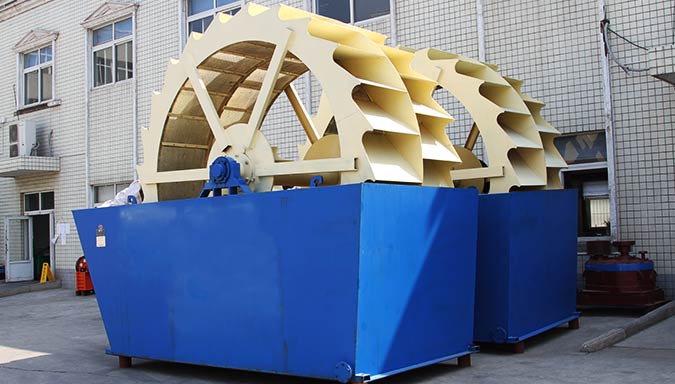

洗砂機圖片

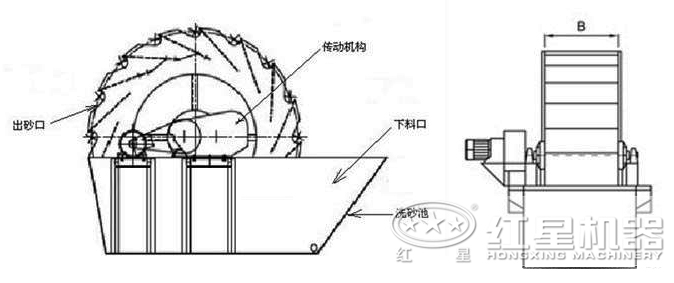

結構特征

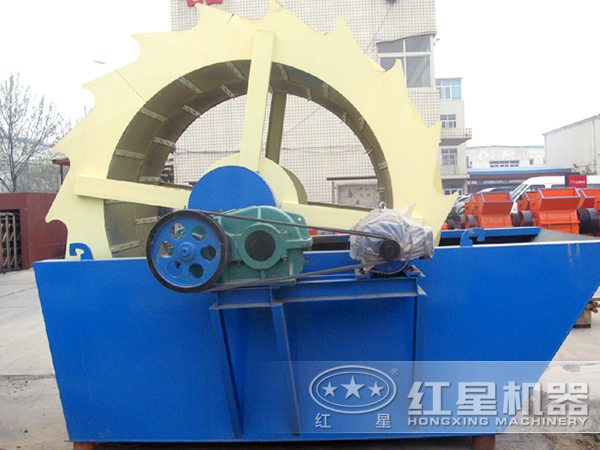

1、傳動裝置：由電動機，大、小皮帶輪，三角皮帶和齒輪減速箱等構成。

2、齒輪減速器：減速器箱體的材料是HT20-40，結合面襯以δ=0.5mm的工業襯墊紙板，并涂密封膠，使減速器不滲漏潤滑油。齒輪和減速器箱體的合理設計和精密加工，保證了減速器的傳動精度。

3、下部軸承：螺旋軸的下端在水槽的水線以下，由下部軸承支撐。螺旋軸的全部軸向力是由齒輪減速器輸出軸的滾動軸承承擔。下部軸承不承受軸向力，只承受徑向力。下部軸承安裝在水槽下側的外面。?尾軸與螺旋軸連接。工作時，在柔韌的橡膠密封圈中旋轉。與尾軸一起旋轉的檔圈，保證下部軸承在長久使用后，仍能密封良好。

4、水槽：包括殼體，左、右堰板和進料裝置等。?水槽為鋼板制造，用電焊連接成剛性不透水結構。左、右堰板和進料裝置用螺栓、螺母、彈簧墊圈與殼體連接，左、右堰板殼體襯δ=3mm橡膠板以密封。?水槽底部的一邊裝一彎板，使槽底與葉片外緣間保持一適當?shù)拈g隙，以利于螺旋葉片將顆粒向前推進。相對一邊為一排水溝，用來排出砂石中流出的水份。這個設計使葉輪在推進砂石過程所脫出的水能在水槽一邊排出，而不通過后面的物料處排出。

洗砂機優勢分析

1、結構簡單，運行穩定、適用性廣、工作可靠

2、工作中，所洗物料流失少、選洗效率高，可完全滿足高等級用料的要求。

3、洗砂機采用了新奇的密封結構、全封鎖油浴式傳動裝置、可調式溢流堰板，確保了該系列產品高效、耐用，清洗、脫水效果好，細粒產品保持不亂等特點。

4、輪斗式洗石機結構簡單，葉輪傳動軸承裝置與水和受水物料隔離大大避免了軸承因浸水、砂和污染物導致?lián)p壞的現象發生。

洗砂機工作原理

工作時，動力裝置通過三角帶、減速機、齒輪減速后帶動葉輪緩慢轉動，砂石由給料槽進入洗槽中，在葉輪的帶動下翻滾，并互相研磨，除去覆蓋砂石表面的雜質，同時破壞包覆砂粒的水汽層，以利于脫水；同時加水，形成強大水流，及時將雜質及比重小的異物帶走，并從溢出口洗槽排出，完成清洗作用。干凈的砂石由葉片帶走，最后砂石從旋轉的葉輪倒入出料槽，完成砂石的清洗作業。

洗砂機技術參數
